冲牙器齿轮减速箱解决方案

方案名称：冲牙器齿轮减速箱解决方案

项目介绍：

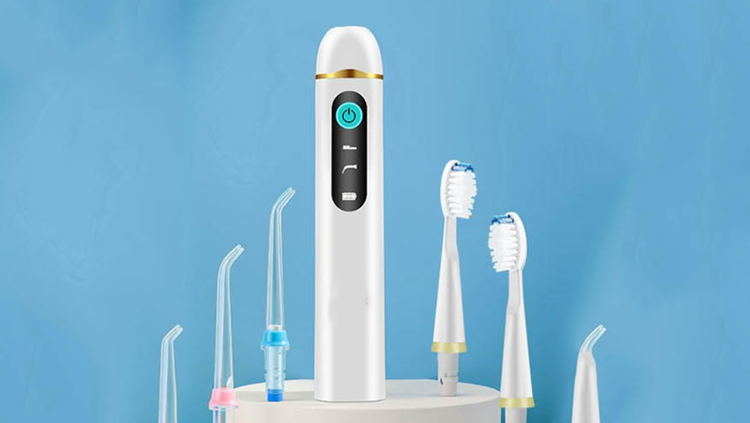

随着人们对口腔护理意识的增强，由医护人员专用的冲牙器变成了大众个人护理产品。冲牙器的原理是泵体内活塞运动产生高压，喷出的高压水柱清理口腔异物，同时达到清理口腔的作用·。如何实现活塞的运动?就得借助齿轮减速箱。这种齿轮箱结构比较简单，但是精度却不会比其它减速箱低。

项目需求：

产品要求结构紧凑，噪音低，力矩大，速度高，寿命长，且能改变运动方向

方案说明：

为了达到项目需求，科华精密的研发人员经过综合考虑，冲牙器齿轮减速箱采用了如下几个技术要点：

1. 采用面齿轮或者皇冠齿轮，有效的压缩了齿轮箱的空间，实现由马达的旋转运动变成直线运动

2. 使用弧形面齿轮，加大了接触面，力矩更大，噪音降低。实际结果是30Cm测量噪音50db以内

3. 面齿轮的凸轮柱体与活塞连杆连接，实现的活塞前后运动

4. 利用先进的齿形设计软件，画出弧形齿轮，采用先进的加工设备，保证了齿形的精度。
