塑胶齿轮箱的知识介绍(5)塑胶齿轮加工知识 科华精密

来源:科华官网 | 发布日期:2022-03-25 浏览次数:

塑胶齿轮减速箱是通过齿轮副的传动,把马达的高转速降到设计者的需求目标,同时,加大输出扭矩,以达到产品使用要求。在完成这个动作,齿轮副起到关键的作用。齿轮副涉及了各种齿轮,在不同位置的齿轮,其作用也不一样,形状也不一样,比如,马达齿,可以选择直齿轮或者蜗杆,其它位置的齿轮可以选择单齿轮或者双联齿轮,甚至是三联齿轮;根据需求,有可能是标准齿也有可能是非标齿。这些齿轮的材料根据实际要求,可以选择塑胶或者金属或者粉末冶金。塑胶齿轮涉及到塑胶模具,在这,科华小编和大家分享塑胶齿轮的模具加工知识。

1.  齿轮箱的齿轮材料如果选择塑胶,有其优点:

A.重量轻

B.适合大批量生产

C.零件成本低

       缺点是:前期要投入模具费,周期比较长,一般要25-30天才能出样品

2.  塑胶齿轮如果是圆柱直齿轮,其对应的模芯加工方法可以采取线切割。

3.  塑胶齿轮的大小取决于齿轮箱的力矩和寿命要求,塑胶齿轮的大小和齿轮模数也有关联,齿轮模芯采用线切割时,使用的线径和齿轮模数(m)有关联。模数小,齿轮外径会小,使用的线径要小。目前,市面上最小的线径是0.015mm。

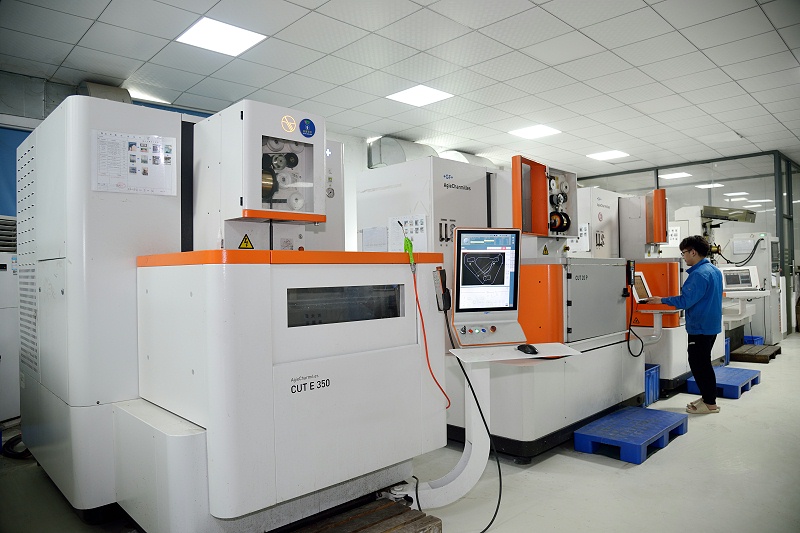

塑胶齿轮加工设备

4.  塑胶齿轮如果是斜齿轮,加工方法有两种,一种是线割加工。采用这种加工工艺的前提是齿轮斜度不大,最多15°。而且精度只能是JGMA5级以下。另外一种加工方法就是放电加工,放电机一定要有3轴联动功能,同时,还要与放电加工配套的斜齿轮电极,电极方面的知识留作以后介绍

5.  塑胶齿轮减速箱的塑胶齿轮模具的模胚要求精度高,同时要多重定位,以保证塑胶齿轮的同心度

6.  塑胶齿轮箱的齿轮模具材料也要选择好点的,要耐磨,耐腐蚀,要利于加工且加工完后的面精度要好。一般是采用瑞士一胜百的S136的材料

有关塑胶齿轮减速箱的塑胶齿轮模具加工方面的知识很丰富,也很深奥。有兴趣的读者可以关注东莞市科华精密工业技术有限公司的官网。
